Клиентът е логистична компания за студена верига, разположена на остров Нанао в Шанту, Гуандун, Китай. Като важно риболовно пристанище в източен Гуангдонг, остров Нанао е изключително богат на морски ресурси, с над 1300 вида морски организми като риба, скариди, раци, миди и водорасли. Риболовните операции са чести през цялата година, а риболовните лодки плават интензивно.
С разширяването на риболовната индустрия традиционните методи за изработка на лед вече не са в състояние да отговорят на нарастващото търсене на доставка на лед. Риболовните лодки изискват голямо количество ледени блокове за съхранение, преди да излязат в морето, а ограничени ресурси като електричество, пространство и източници на вода на острова поставят изключително високи изисквания към нивото на автоматизация, съотношението на енергийната ефективност и адаптивността на обекта на оборудването за производство на лед.
Клиентът спешно се нуждае от ефективна, стабилна, напълно автоматизирана и висока система за производство на ледени блокове с капацитет, за да гарантира ежедневното предлагане на лед за стотици риболовни лодки, да подобри ефективността на логистиката на студената верига и да намали загубата на морски дарове.
Съпоставяне на оборудването:
След множество разследвания и технически сравнения, клиентът в крайна сметка избра да си сътрудничи с CBFI. С богат опит в областта на големи - системи за изработка на лед, зрели технически решения и надеждни възможности за доставка на фабрики, CBFI спечели високо разпознаване от клиентите.
Окончателна конфигурация на проекта:

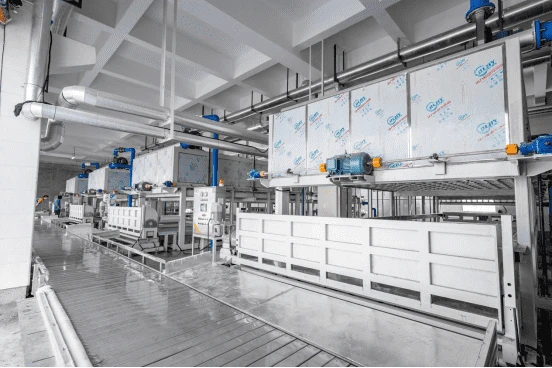

· 4 комплекта от 40,5 тона/ден директно охлаждане на ледени блокове, с общ дневен производствен капацитет от 162 тона;
· Пълен набор от автоматизирано спомагателно оборудване, включително автоматично устройство за натискане на лед, двойно - целенасочена водна помпа за попълване на вода и дефиниране, автоматично устройство за прелистване на лед, интелигентна електрическа кутия за управление и т.н.
· Приемане на дизайн на горен и долен леден кладенец, напълно адаптиращ се към специалните ограничения на сайта на острова на клиента.
Цялата система постига напълно автоматизирана работа от изработка на лед, намаляване, предаване, съхранение на лед до отстраняване на лед, без нужда от ръчна намеса, значително подобрява ефективността и стабилността на снабдяването с лед.
Иновативен дизайн:
Поради местоположението на фабриката на клиента на остров и ограничени ресурси на земята, сградата на фабриката има две - структура на историята и традиционните методи за отстраняване на лед, базирани на земята, не могат да бъдат приложени. Техническият екип на CBFI иновативно проектира „нагоре и надолу ледени кладенци+двойно - транспортиране на слоя“ чрез 3D моделиране и полево проучване:
1. След като се образуват ледените блокове, те се изтласкват от автоматично устройство за натискане на лед и падат в долния хоризонтален конвейер;
2. Конвейерният колан доставя ледените блокове до асансьора за катерене и вертикално ги транспортира до съоръжението за съхранение на лед на втория етаж;
3. Съоръжението за съхранение на лед е оборудвано със слайд, което позволява на ледените блокове да се плъзгат от втория етаж в изхода на лед на първия етаж за директно натоварване или временно съхранение;
4. Целият процес осъзнава „съхранение на лед горе и извличане на лед долу“, като напълно използва вертикално пространство и спестява повече от 30% от подовото пространство.
Този дизайн не само решава проблема с ограниченията на сайта, но също така постига целите на най -краткия път за транспортиране на лед, най -ниското потребление на енергия и най -високата ефективност, превръщайки се в модел за проекти от студена верига тип остров.
Акценти на плана
1. Технология за спестяване на енергия: Водно промиване на обледеняване+Рециклиране на воден ресурс
Тази система приема усъвършенствана технология за промиване на вода. По време на процеса на облекчаване не е необходимо да се стартира компресорът. Повърхността на изпарителя е равномерно напръскана с висока - температурна система за предварително загряване или циркулация на топла вода за постигане на бързо и нежно намаляване, като ефективно намалява консумацията на енергия и въздействието на оборудването.
Струва си да се спомене, че разтопената вода, генерирана по време на процеса на намазване на обледеняването, се събира чрез специален тръбопровод и влиза във филтрация и пречистване на система за лечение. След като отговаря на стандартите за качество на водата, той се рециклира за следващия кръг на попълване на водата, постигайки ефективно рециклиране на водните ресурси и значително намаляване на потреблението на сладка вода, в съответствие с концепцията за опазване на околната среда за зелено енергийно опазване и устойчиво развитие.
2. Високопроизводителна алуминиева плоча изпарител: дизайн на канал на назъбен поток, висок - Плътност на лед за изработка на лед
· Приемане на висока - якост на всички изпарители на алуминиева плоча, с висока топлинна проводимост, леко тегло, устойчивост на корозия, осигуряване на дълга - стабилна работа на срока;
· Иновативният охлаждащ канал приема назъбен дизайн на армировката, като значително увеличава зоната на топлопреминаване и подобрява ефективността на топлопреминаването, което прави замръзването на лед по -равномерно и по -бързо;
· Конфигурационният стандарт е 50 кг ледени форми, с един размер на блока 380 × 170 × 1014 мм. Всяко устройство е оборудвано с 405 ледени форми, с компактно оформление и висока плътност на производствения капацитет;
· Системата е проектирана да произвежда ефективно лед на две партиди на ден, като балансира производствения капацитет и качеството на температурата на лед, за да отговори на всички нужди на клиентите на всички - метеорологичен лед.
3. Напълно автоматизиран интелигентен контрол: PLC Central Management, Едно щракване операция
Цялата система е съсредоточена около PLC програмируем логически контролер, постигайки пълна автоматизация на процесите и интелигентно управление
· Напълно автоматичен режим на работа: покриване на всички процеси като попълване на вода, охлаждане, дефиниране, натискане на лед, преливане и предаване на съхранение на лед, без ръчна намеса;
· Интерфейс на човешката машина (HMI): Показване на ключови параметри в реално време като работно състояние, температура, налягане и аларми за повреда;
· Отдалечен мониторинг и запис на данни: поддържа достъп до IoT, улесняване на управлението на работата и поддръжката, както и анализа на енергийната ефективност;
· Множество защити на безопасността: Снабдени с автоматични функции за защита като недостиг на вода, претоварване, ниска температура и анормално ниво на течност, осигурявайки безопасната и стабилна работа на системата.
Отзиви на клиентите и резултати от проекта
Тъй като системата беше въведена в експлоатация, тя работи стабилно с ежедневно снабдяване с лед от над 150 тона, като напълно отговаря на търсенето на лед на заобикалящите риболовни пристанища. Отзиви на клиентите: „Преди това разчитахме на ръчно преместване на лед, което беше неефективно и доведе до високи загуби. Сега автоматизираната система на ледена пружина може да произвежда 162 тона лед на ден, с автоматично транспортиране през целия процес, бързото отстраняване на лед и доброто качество на лед. Риболовните лодки могат да пристигнат по всяко време и нашата логистична ефективност на студената верига е подобрена с почти 40%.
